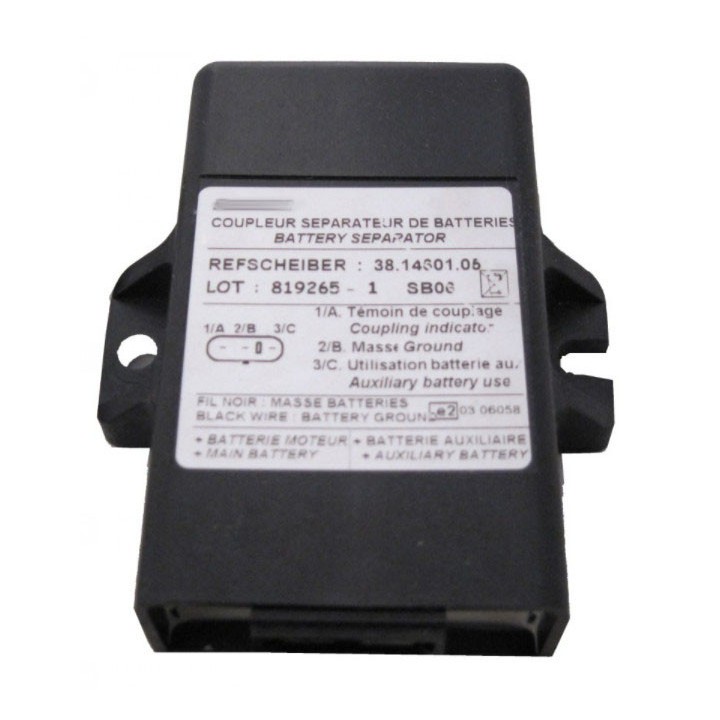

COUPLEUR SEPARATEUR 300Ah

Ce coupleur-séparateur permet la recharge de la batterie auxiliaire par la batterie moteur (cas où l’alternateur fonctionne, la tension batterie moteur est alors au-dessus de 13.6V) ou la recharge de la batterie moteur par la batterie auxiliaire (cas où un chargeur externe est connecté à la batterie auxiliaire, la tension batterie auxiliaire est alors au-dessus de 13.6V). Les 2 batteries sont déconnectées (découplage) lorsque celles-ci redescendent en dessous de 12.8V.

REMARQUES :

1- Le séparateur est en veille jusqu’à ce que la tension d’une des 2 batteries atteigne 13.1V. Il se met alors en fonctionnement (= surveillance des tensions batteries). Il repasse en veille dès que les tensions des 2 batteries sont inférieures à 12.6V.
2- Si la tension de la batterie moteur est supérieure à 15V, les 2 batteries ne sont plus couplées (protection de la batterie auxiliaire contre les surtensions).
3- Si la tension de la batterie auxiliaire est supérieure à 14.8V, les 2 batteries ne sont plus couplées (protection de la batterie moteur contre les surtensions).
4- Le séparateur est protégé en température. Si sa température de fonctionnement est supérieure à 80°C, le séparateur de batteries ne peut plus coupler.

Câblage :

- Si les câbles doivent être glissés à travers des parois métalliques, utiliser une gaine.
- Ne pas poser les câbles sur les matériaux électriques conducteurs.
- La section de câble doit être respectée (voir chapitre section de câble), protéger les câbles correctement.
- Positionner les câbles de sorte qu'ils ne puissent pas être endommagés.
